- Kedudukan peralatan
Direka khusus untuk pengeluaran batch lembaran mesh keluli, ia mencapai silang automatik sepenuhnya - kimpalan bar membujur dan melintang. Produk siap digunakan di papak lantai, dinding, paving jambatan, dan aplikasi lain, dan boleh memproses φ4 -φ12mm bulat lancar atau lembaran mesh keluli berulir.
- Struktur teras
Ia terdiri daripada mekanisme pemakanan bar membujur, mekanisme pemakanan bar melintang, mekanisme kimpalan, dan mekanisme penyampaian mesh.
Mekanisme pemakanan bar membujur: Termasuk pelbagai set dawai - meletakkan bingkai dan roda lurus, yang mampu menyampaikan 6 hingga 16 bar membujur, dengan ketepatan meluruskan kurang daripada atau sama dengan 1mm/m.
Mekanisme pemakanan bar melintang: Menggunakan pemakanan automatik dari silo dan menyampaikan bar melintang pada selang pratetap (50-300mm) melalui penggelek makan.
Mekanisme kimpalan: Matriks - Elektrod kimpalan rintangan yang disusun (10-20 kumpulan), dengan tekanan kimpalan laras dari 0 hingga 50mpa dan arus kimpalan dari 1000 hingga 3000a.
Mekanisme penyampaian mesh: Rantai - jenis menyampaikan jadual, dengan menyampaikan kelajuan disegerakkan dengan irama kimpalan dan kapasiti beban kurang daripada atau sama dengan 500kg.

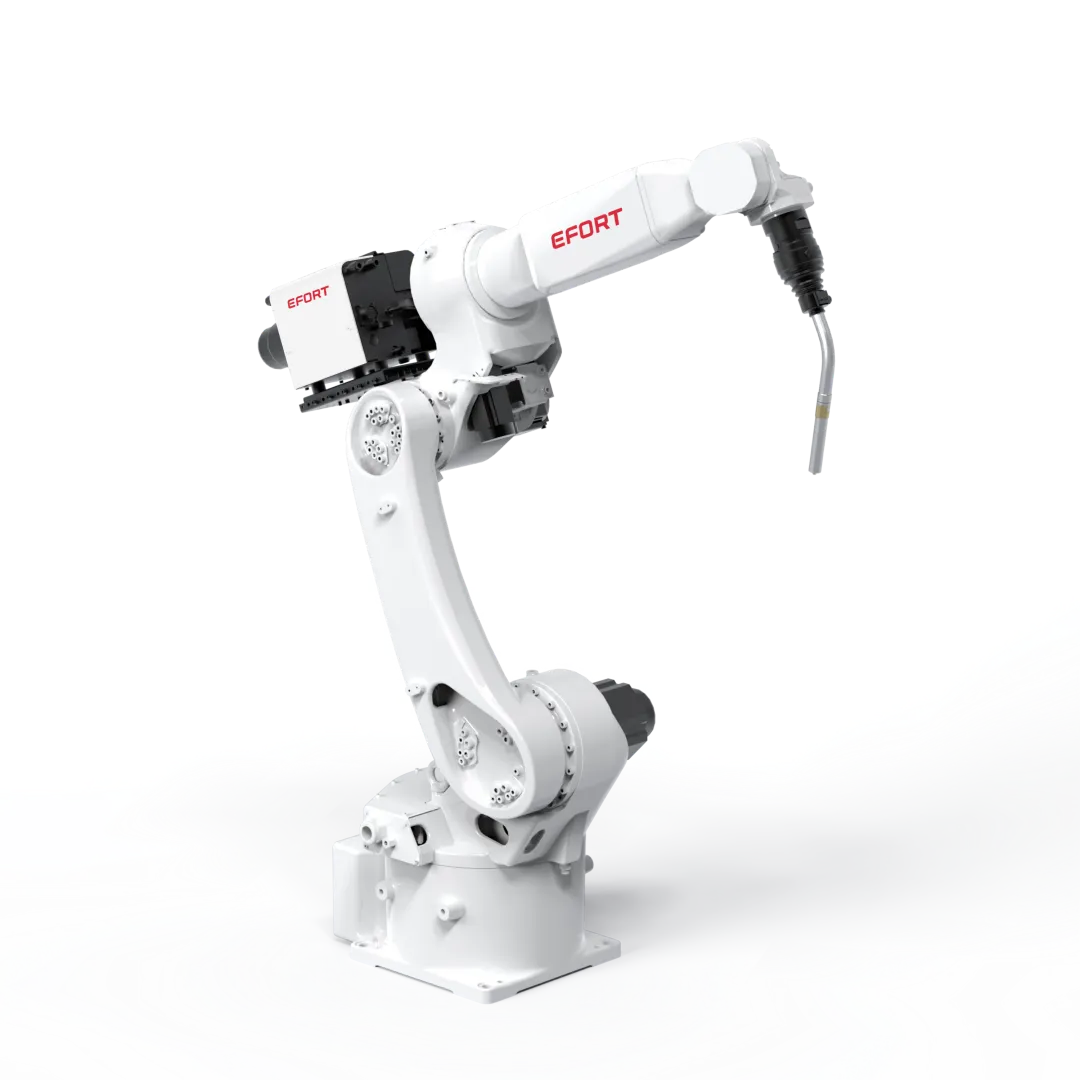

Robot Welding Rebar: "Pakar kimpalan fleksibel" untuk sambungan yang kompleks
- Kedudukan peralatan
Untuk senario kimpalan kompleks seperti kimpalan keluli sangkar dan nod bingkai bar keluli, ia boleh menggantikan buruh manual untuk mencapai ketepatan tinggi -, tinggi - kimpalan konsistensi. Ia sesuai untuk kimpalan pusingan, kimpalan bar, dan proses lain untuk bar keluli φ16 -φ50mm.
- Struktur teras
Ia terdiri daripada badan robot paksi enam -, bekalan kuasa kimpalan, perhimpunan obor kimpalan, dan sistem kedudukan visual.
Badan robot: Ulangi ketepatan kedudukan kurang daripada atau sama dengan ± 0.05mm, lengan lengan 1.5-3m, kapasiti beban 5-20kg.
Bekalan kuasa kimpalan: Pembekalan Kuasa DC Inverter dengan arus output 100-500A, menyokong Gas CO₂ - kimpalan yang dilindungi atau kimpalan arka argon.
Perhimpunan obor kimpalan: Dilengkapi dengan pengumpan dawai automatik dan sistem penyejukan; Sudut obor kimpalan boleh diselaraskan 360 darjah.
Sistem kedudukan visual: Tinggi - Definisi Kamera perindustrian dengan algoritma pengiktirafan imej, mampu mengenal pasti persimpangan bar keluli atau jahitan bersama, dengan kesilapan kedudukan kurang daripada atau sama dengan ± 0.1mm.
- Kedudukan peralatan
Direka khusus untuk memproses saluran kecil yang maju dalam terowong, ia melakukan operasi bersepadu pemotongan paip, penggerudian, dan pembentukan tip. Produk siap digunakan untuk mengukuhkan terowong di sekeliling batu, dan ia boleh memproses paip keluli lancar atau dikimpal dengan diameter dari φ42 hingga φ108mm dan panjang dari 1 hingga 6m.
- Struktur teras
Ia termasuk mekanisme pemakanan, mekanisme pemotongan, mekanisme penggerudian, dan mekanisme pembentukan kepala -.
Mekanisme pemakanan: Menggunakan pengadil - bingkai pemakanan jenis yang boleh menampung paip keluli 6 - meter. Menyampaikan kelajuan boleh laras dari 0 hingga 10 meter seminit.
Mekanisme pemotongan: Bilah pemotongan saw atau kepala plasma yang didorong secara hidraulik, dengan ketepatan pemotongan ± 2mm dan kesilapan berseram kurang daripada atau sama dengan 0.5 darjah.
Mekanisme penggerudian: Multi - kepala penggerudian paksi (2-4 kumpulan), diameter penggerudian φ6 -φ12mm, jarak lubang yang boleh diprogramkan 50-200mm.
Mekanisme pembentukan kepala -: Die yang didorong secara hidraulik yang mengekstrusi satu hujung paip keluli ke dalam bentuk kerucut (panjang kerucut 50-150mm).
Mesin Pemotongan Laser Bar Steel: "Pemotong Bladeless" untuk pemotongan ketepatan - tinggi
- Kedudukan peralatan
Mengkhususkan tinggi - ketepatan dan khas - pemotongan bar keluli dan paip keluli, ia sesuai untuk aplikasi yang memerlukan ketepatan kualiti dan bentuk yang tinggi, seperti komponen pasang siap dan nod struktur keluli. Ia boleh memproses keluli berulir dan keluli bulat dengan diameter dari φ12 hingga φ80mm, serta paip keluli dengan diameter dari φ42 hingga φ159mm.
- Struktur teras
Sistem ini terdiri daripada penjana laser, sistem penghantaran laluan optik, kepala pemotongan, pemakanan dan mekanisme kedudukan, dan sistem penyingkiran habuk.
Penjana laser: Menggunakan sumber laser serat dengan kuasa laras antara 500 hingga 2000W dan panjang gelombang laser 1064nm.
Sistem penghantaran laluan optik: Terdiri daripada serat dan cermin optik, ia mengarahkan laser ke kepala pemotongan, dengan kecekapan penghantaran lebih besar daripada atau sama dengan 95%.
Pemotongan kepala: Dilengkapi dengan kanta autofokus (panjang fokus 150-200mm) dan muncung, ia secara automatik boleh menyesuaikan ketinggiannya mengikut diameter bar pengukuhan.
Mekanisme makan dan kedudukan: Servo - grippers yang didorong dan menyampaikan penggelek dengan ketepatan kedudukan berulang kurang daripada atau sama dengan ± 0.1mm dan kelajuan makan 0-8m/min.
Sistem penyingkiran habuk: Pengumpulan habuk tekanan negatif dan penapis teras penapis, dengan kecekapan penyingkiran habuk lebih besar daripada atau sama dengan 98%, mampu mengendalikan habuk logam dan asap yang dihasilkan semasa pemotongan.
