Mesin Gabungan Gergaji Bar Keluli, Benang Dan Pengisaran
Parameter teknikal utama

Model Produk: XHJQ-4240
Julat diameter menggergaji: 10~50mm
Kuasa undian: 64.5KW
Dimensi keseluruhan: 28000*7000*2000mm
Berat: 18000KG

Xuhui (Shandong) Intelligent Equipment Co., LTD
Hantar pertanyaan
Description/kawalan

Xuhui (Shandong) Intelligent Equipment Co., Ltd. ialah salah satu pengeluar dan pembekal utama penggergajian dan pengisaran bar keluli di China. Jika anda ingin memborong bar keluli berkualiti tinggi menggergaji benang dan mengisar buatan China, dialu-alukan untuk mendapatkan sebut harga dari kilang kami. Pesanan tersuai dialu-alukan.



10286

Mesin Pintar Sepenuhnya Disesuaikan untuk memotong dan mengisar bar penguat berulir


Mesin gergaji, benang dan pengisar rebar ini ialah sistem pemprosesan automatik yang mengintegrasikan tiga operasi utama-menggergaji, membengkak dan mengisar-ke dalam satu unit.

Dengan reka bentuk mekanikal yang boleh dipercayai dan kawalan pintar, ia menyediakan penyelesaian pemprosesan lengkap daripada keluli berulir mentah kepada hujung berulir siap sambil memenuhi keperluan industri. Pendekatan bersepadu ini membantu meningkatkan kecekapan pengeluaran, mengekalkan kualiti yang konsisten dan memudahkan aliran kerja keseluruhan.



Parameter Teknikal



Nombor Siri

Kategori Item

Parameter Teknikal

1

Diameter Bar Keluli (mm)

10

16

20

22

25

28

32

36

40

50

2

Bilangan Potongan

44

28

22

20

18

16

14

13

12

8

3

Lebar Memotong

450mm

4

Model

XHJQ-4240

5

Julat Diameter Pemotongan Bar Keluli

Ø10–Ø50mm

6

Julat Panjang Bar Keluli Boleh Diproses

3.0-12m

7 kuasa undian

64.5KW

8

Dimensi Keseluruhan

28000×7000×2000mm

9

Jumlah Berat

18000Kg

10

Menyampaikan Kelajuan

90m/min

11

Kelajuan Pemotongan

Peraturan Kelajuan Tanpa Langkah

12

Ralat Panjang Pemotongan

±1mm/m

13

Panjang Benang

0.8-12m

14

Julat Diameter Benang

14-40mm

15 Kelajuan pemprosesan benang

15–25 saat/keping

16

Menyampaikan Beban

0.5–1.5t

17

Pemotongan Hos

Kadar suapan menggergaji Peraturan kelajuan tanpa langkah

Kaedah Pengapit

Hidraulik

Lebar Alur Katil (mm)

Lebih besar daripada atau sama dengan 530mm

Julat Diameter Pemotongan (mm)

Kurang daripada atau sama dengan Φ50mm

Memotong Panjang Bar Keluli (m)

1.5–12, ralat tidak melebihi ±1mm

Kuasa Motor Utama (KW)

7.5KW

Kuasa Motor Pam Minyak (KW)

4.0KW

Kuasa Pam Penyejuk (W)

90W

18

Mesin benang

Kuasa (KW)

7.5kw

silinder

80 (diameter lubang)*150 (lejang)

100 (diameter lubang)*200 (lejang)

Julat Pemprosesan

Ø16–Ø40mm Bar Keluli

19

Mesin Pengisar

Jenis Kepala

Pemotongan Putar, Pemotong Pengilangan + Berus Dawai

Kuasa Motor

2.2kw

Tekanan Sumber Udara

1.0mp

20

Mesin Menjengkelkan

Julat Pemprosesan

Ø16–Ø40mm Bar Keluli

Angkatan yang menjengkelkan

2036KN

kuasa

7.5KW*2

21

Konfigurasi Rangka Suapan

Penghantaran Automatik

22

Menyahcas Konfigurasi Bingkai

Penyahcasan Automatik

23

Konfigurasi Penghantar

Dua Motor 3kw

24

Penggunaan Kuasa

30kw

25

Jenama PLC

Jenama Panasonic Jepun

26

Jenama skrin sentuh

Kongtong Tongtai

27

Peralatan Elektrik Voltan Rendah

Zhengtai 24kW

28

Pemacu Servo

Wakoda
29

Motor Servo

Wakoda
30

Skrin Paparan

Kongtong Tongtai

31

Motor Frekuensi Boleh Ubah

CH32 Jenis 3p 380v

32

Kaedah Kuasa (Pneumatik atau Hidraulik)

Pneumatik (Skru Senyap Utheisa Kong Press)



Kelebihan produk



1. Mesin gergaji jalur kedudukan servo boleh memotong bahan dari sebarang panjang. Ia dikawal oleh teknologi digital PLC dan mempunyai ketepatan yang tinggi.



2. Mekanisme pemusing bahan automatik dua belah disertakan, dan platform penggulungan benang boleh membawa beban 2 tan, meningkatkan kecekapan dan mengurangkan intensiti buruh.



3. Mata gergaji dipadamkan menggunakan teknologi AMD Jepun frekuensi tinggi, yang memastikan hayat perkhidmatan yang panjang.

10287



Prinsip kerja



Sistem ini menggabungkan mekanisme penyusuan, unit menggergaji, unit pengisar, unit pengisar, katil roller penghantar dan sistem kawalan pusat menjadi satu, mewujudkan aliran pengeluaran yang lancar dan cekap tinggi.



Memberi Makan & Menyampaikan
Penolak hidraulik menggerakkan rebar dari rak penyimpanan ke penghantar roller. Kemudian motor servo memacu penghantar untuk menyuap rebar terus ke stesen menggergaji, di mana panjang pemotongan ditetapkan secara automatik-tiada pengukuran manual diperlukan.



menggergaji
Pengapit hidraulik berganda memegang rebar dengan kukuh pada tempatnya, manakala bilah gergaji berkelajuan tinggi memotongnya mengikut panjang pratetap anda, meninggalkan tepi yang bersih dan bebas burr setiap kali. Sistem ini juga mengendalikan pemotongan berbilang bar dengan mudah-contohnya, anda boleh memotong sekitar sepuluh bar Φ25mm dalam kira-kira 80 saat.



Pengisian benang

Sejurus selepas menggergaji, rebar dihantar secara automatik ke stesen benang. Mula-mula, mekanisme penanggalan rusuk menyediakan permukaan, kemudian kepala penggulung benang membentuk benang. Dies juga melaraskan secara automatik, jadi anda boleh memproses rebar dari Φ12mm sehingga Φ50mm tanpa persediaan tambahan.



Pengisaran & Kemasan

Setelah benang selesai, rebar bergerak ke stesen pengisaran. Pemotong pengilangan berbilang paksi melicinkan gerinda pada akar dan hujung benang, menghasilkan kemasan bulat yang bagus yang memastikan sambungan yang ketat dan kalis bocor ke bawah garisan.

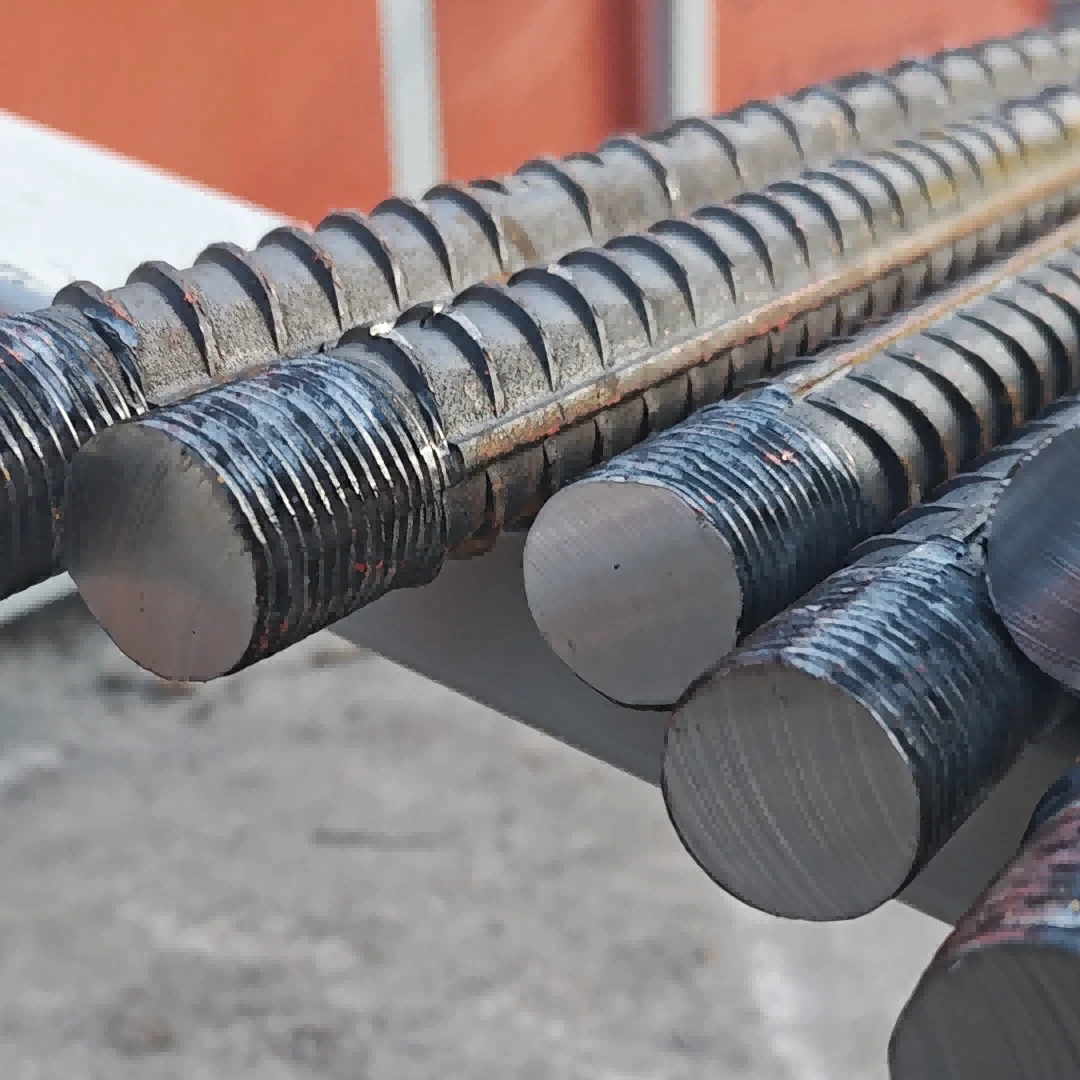

Butiran Paparan Produk Siap



1
21

Penghantaran dan Penghantaran

Peralatan ini telah dihantar ke Vietnam, Israel dan Brazil.

10291
10292
10293





Untuk maklumat lanjut, sila hubungi kami menggunakan butiran hubungan yang diberikan. Kami menawarkan penyelesaian yang dibuat khusus berdasarkan keperluan pengeluaran khusus anda, dan kami menantikan peluang untuk menjadi rakan kongsi anda yang boleh dipercayai.
